产品介绍:多极管式安全滑触线

产品详细


一、产品概述


     HXTS(DHG)系列碳刷集电滑线导轨是在高强度、高绝缘性能半封闭的工程塑料导管内,嵌入多极铜排作为输电母线。

     HXTL(DHG)系列碳刷集电滑线导轨是在高刚度铝合金管内,嵌入带高绝缘性能工程塑料的铜排作为输电母线。是我公司在消化国外先进技术基础上研制生产的该系列产品。

     HXTS、HXTL(DHG)的导管内有装配紧凑、移动灵活的集电器小车,在移动受电设备的拖动下,同步移动。同时通过在集电器上配置的多极电刷在导轨上滑动接触,将导轨上电源可靠地输给移动受电设备。



二、产品的特点及用途


    1、HXTS、HXTL(DHG)系列产品的外壳防护等级为IP23,半封闭结构对操作、维护人员接触导管外部无任何伤害。

    2、输电铜排母线电流密度高、阻抗低、线路损失小。电刷具有良好的柔性和自润滑性,集电器移动灵活、定向性好、接触性好,有效地控制了接触电弧和串弧现象。

    3、多极输电母线集中于一个导管内,安装十分方便。其固定支架、连接器、悬吊装置,均以标准提供、装拆、调整、维修十分方便。

    4、HXTS、HXTL(DHG)系列产品有输电导管、集电器、正交器或同步器、导轨连接器、热膨胀补偿装置、悬吊装置组成,各种配件齐全,以满足不同场合的要求。

    5、HXTS、HXTL(DHG)系列产品适用于电动葫芦、电动桥式起重机、龙门式起重机、堆垛机、移动式电动工具等移动受电设备,工业产品的自动生产线、检测线、厂矿、车间的固定敷设母线。

三、产品的型号及规格













  注:1、HXTL型号与HXTS型号同;2、序号1-5为常用规格。

四、产品主要技术指标和使用参数

   1、安全指标

HXTS                               HXTL



   2、技术参数



   3、使用环境



五、产品的选用原则

     HXTSHXTL(DHG)系列导轨的导轨选用可按查表法、功率法、电流法三种方法选择

   (一)查表法:

         按现场负载配置系统功率、负载持续率、使用环境起重机型号、吨位、类别确定导管规格。

   (二)功率估算法:

         1、计算负载系统功率

           n负载同时动作  ΣΡ=Ρ1+Ρ2+……+Ρn

             n个负载中不同时动作  ΣΡ=Ρ1+Ρ2+Ρ3……

           其中Ρ1是最大负载

        2、查表找出Ρn

        3、Ρn﹥ ΣΡ

        4、负载持续率和许用环境温度应折算一致

    (三)电流估算法

       1、工作电流估算:不同负载由不同持续率确定,折算工作温度40℃

          IF=IF1+IF2+……IFn

          IF1:最大功率电机折算Jc=100%工作电流  IF2:其余可能同时动作电机折算Jc=100%工作电流

       2、对于大容量、多电机起重机,可用经验公式:IF=K1(P1+P2+P3)+K2ΣP+A

          P1、P2、P3三个最大功率电机的功率和(Jc=25%)   ΣP:所以电机总功率(Jc=25%)

          A:其它负载电流    K1、K2:转换系数(电流转换系数如下表)

         3、查表选用导轨电流规格IN

        4、满足IN>IF(IN是40℃时连续载流量)

      (四)电压校核

     选用HXTSHXTL(DHG)系列导轨,长度在100米内可不进行电压校核验算。大于100米时必须电压校核。

          1、电压降△U指标要求:

             一般重设备△U<7%,冶金起重机△U<5%,其它用电设备根据产品要求确定△U。

          2、校核方法:



                其中:Imax=K(IF1+IF2+IF3)

                      K:绕线电机=2  直流电机=2-2.5  异步电机见产品样本

                      L:计算长度(见供电方式)  δ:导电率  铜:50MΩ/mm2

                      S:导轨母线截面积mm2  Un:额定工作电压  COSφ:功率因素

六、热膨胀补偿方法的确定

    1、室内安装,长度小于100米,一般不加热膨胀补偿段,仅在每节连接处留有5mm间隙。

    2、室外安装或长度超过100米时,应加热膨胀补偿段



七、组件介绍

  1、供电导管

  2、集电器

  3、连接器(兼作中间供电器)



  4、吊架



  5、端帽、顶端供电器

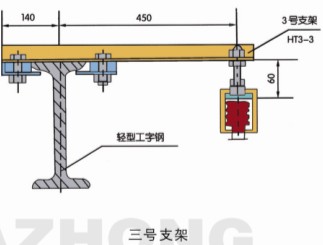

  6、安装支架及集电器拨叉



八、安装形式

    室外安全滑触线地沟结构:垂直安装图A、侧面安装图B、地沟活动盖板,每0.5米/块盖合整个地沟,支架为基建时一次性建筑。







九、订货和储运

1、订货:用户在填写订货单时,应详细写明单位名称、地址及所需供电滑触线型号、规格、数量等有关事项。

2、储运及储存:供电滑触线主、副件分别装箱,对于易损伤的零部件,由防震材料隔离旋转,但仍应注意防止剧烈碰撞或倒置,以免损坏。供电滑触线运抵单位,暂不安装时,其储备应具备良好的通风、干燥,尽可能避开高温、热源和高温度的地方。
